C’est parti

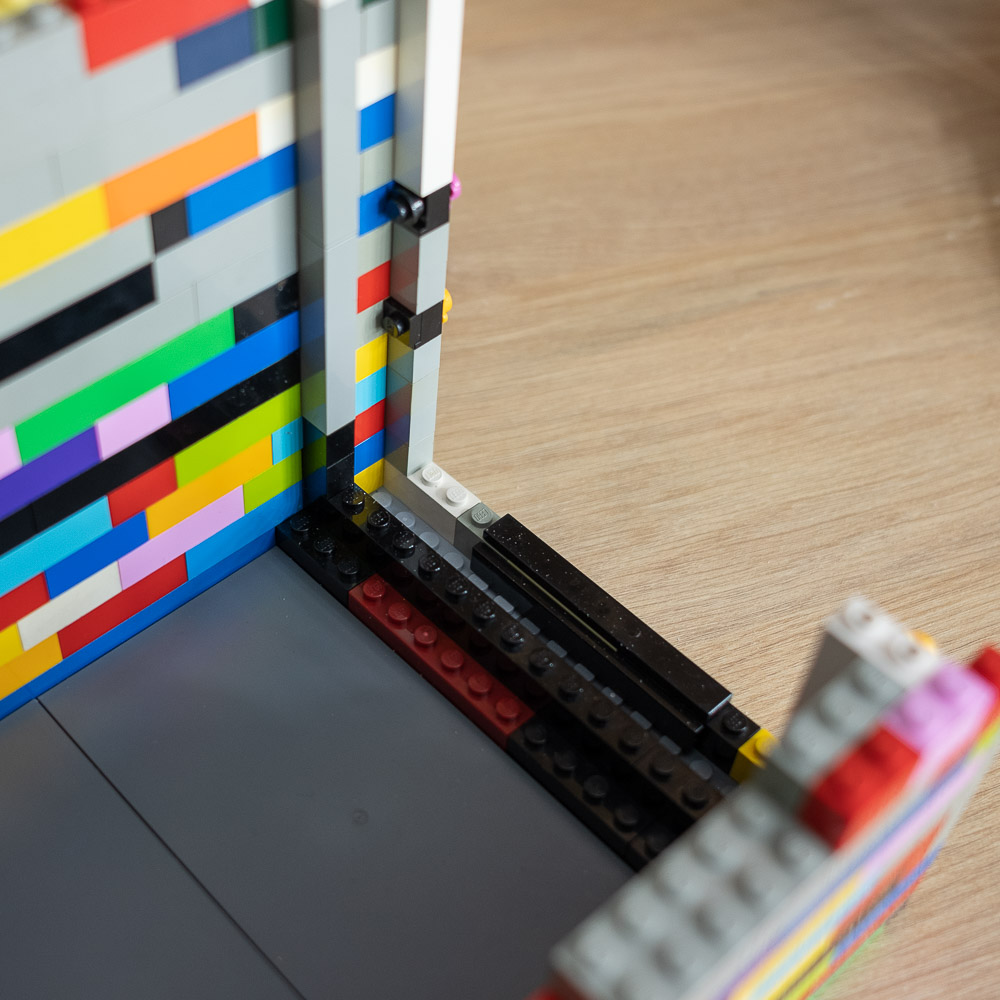

Je n’avais pas de plan de construction, l’idée de base était de faire une chambre constituée de 2 boites imbriquées. J’ai utilisé un châssis comme gabarit pour la dimension de la boite arrière. A ce moment de la construction les briques ne sont pas bien ajustées.

les dimensions de la boite sont (plan complet disponible à la fin de l’article) :

• 20 plots de large

• 20 plots de long

• 18 briques de haut (17 briques + 3 plaques)

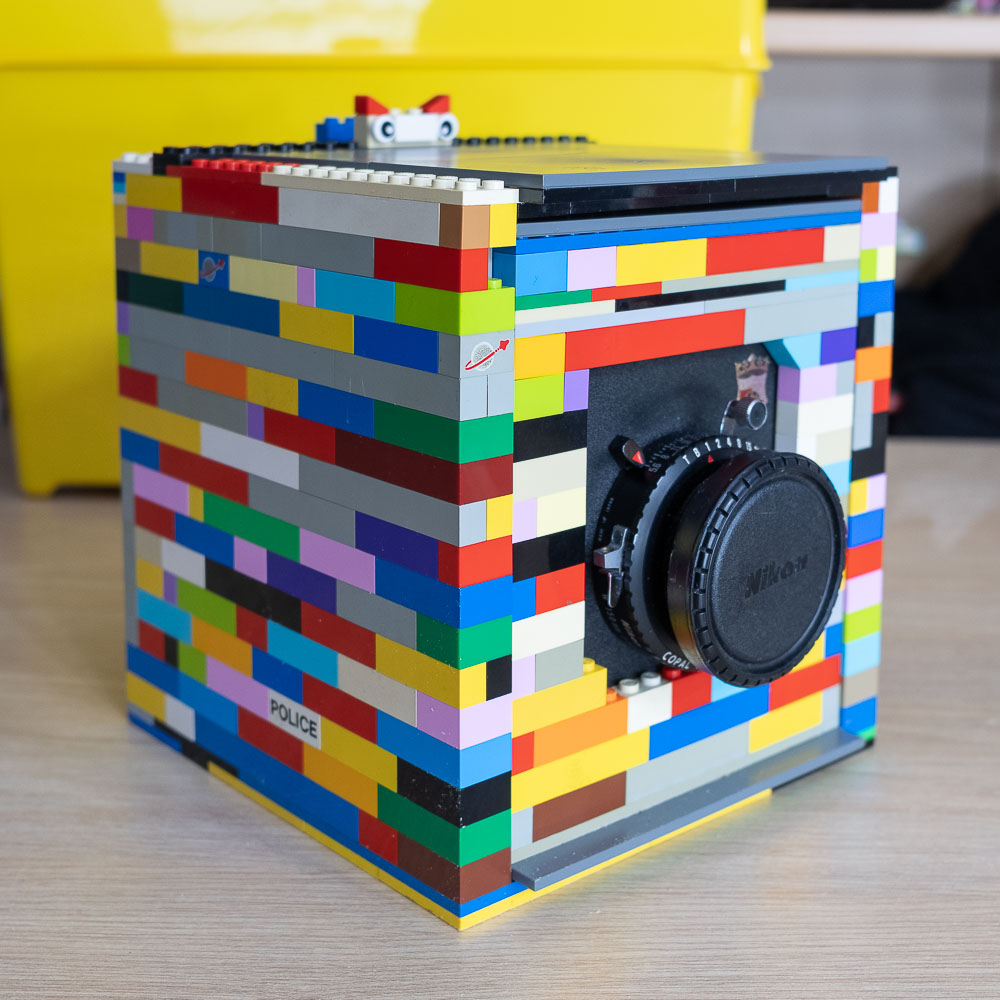

Pour le corps avant, je souhaitais pouvoir utiliser un objectif sur planchette, de la même façon que j’utilise ma chambre 4×5 standard. La seconde boite a donc était construite autour de cela avec quelques pièces pour maintenir la planche en place.

Après quelques réajustements et reconstruction partielle, les deux parties s’emboîtent parfaitement. C’est terminé pour la partie LEGO.

Dépoli

Pour que la chambre soit fonctionnelle, elle a besoin d’un dépoli. La mise au point se fait en faisant coulisser le corps avant comme sur une chambre traditionnelle sauf que nous avons un corps rigide à la place d’un soufflet.
Afin que le dépoli soit au bon endroit, j’ai sacrifié un châssis dans lequel j’ai inséré un dépoli fait-main à partir d’un morceau de plexiglass passé délicatement sous du papier de verre à grain fin.

Enfin j’ai fait un bloc pour pouvoir fixer la chambre sur un trépied. J’ai vissé un filetage dans un bout de bois que j’ai coincé dans un assemblage LEGO sur lequel je peux fixer l’appareil photo.

Différents plans de coupe et étapes de la construction sont visibles dans la galerie ci-dessous.
